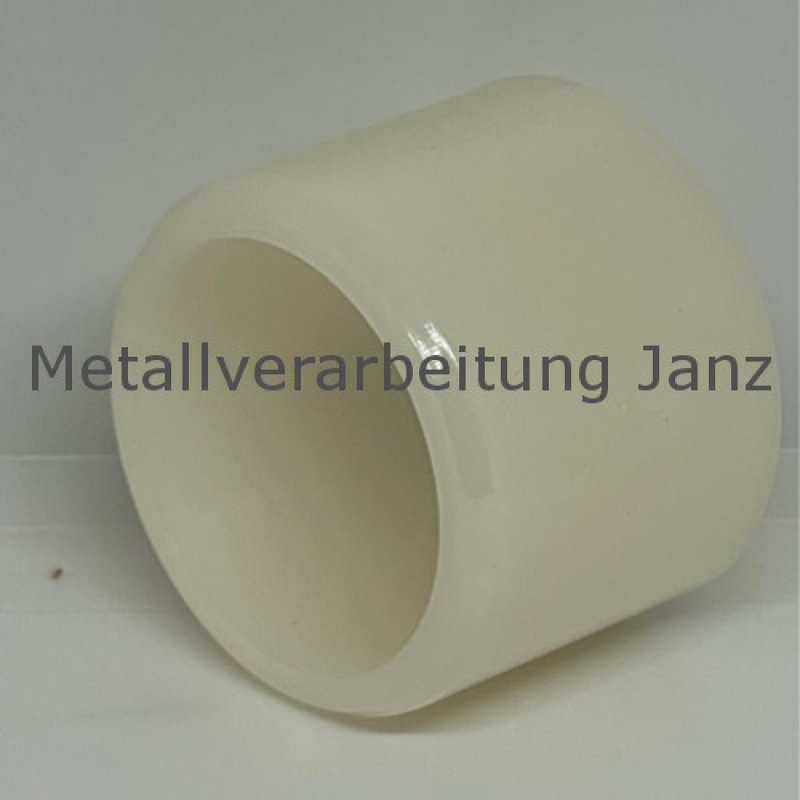

Buchse aus Polyamid Durchmesser 12/18 x 14 mm Lager für 12 mm Welle - 1 Stück
Preis: 4,74 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: BP012018014
| Innen Ø (d1) | 12 mm |
| Außen Ø (d2) | 18 mm |
| Gesamtlänge (L) | 14 mm |
 |
|
| Tolleranzen | |
| 5 - 10 mm | +0,06 mm |
| 10 - 12 mm | +0,08 mm |
| 12 - 15 mm | +0,10 mm |
| 12 - 16 mm | +0,12 mm |
| 16 - 20 mm | +0,13 mm |
| 20 - 24 mm | +0,16 mm |
| 24 - 28 mm | +0,18 mm |
| 28 - 30 mm | +0,20 mm |
| 30 - 40 mm | +0,22 mm |
| 40 - 50 mm | + 0,30 mm |
| 50 - 60 mm | + 0,34 mm |
Thermoplast Polyamid 6.6, gespritzt, Farbe natur.
Polyamid ist aufgrund seiner guten Gleiteigenschaften und hohen
Verschleißfestigkeit auch bei Trockenlauf sowie wegen ausreichender
mechanischer Festigkeit und ausgezeichneter Korrosionsbeständigkeit
für Gleitlager sehr gut geeignet.
Flächenpressung: max. 18 N/mm², abhängig von Gleitgeschwindigkeit und Lagertemperatur. Schmierung: Meistens nicht nötig. Gleitgeschwindigkeit: Max. 2 m/s Lagerspiel: ca. 0,01 mm pro mm Wellen-Ø. Lagertemperatur: Dauer-Lagertemperatur max. 80° C. Die Reibungswärme wird bei dünnwandigen Teilen besonders gut abgeleitet. Längenausgleichskoeffizient: 8 x 10^-5. Feuchtigkeitsaufnahme max.: 7,5%. Feuchtigkeitsaufnahme bei 20° C und 50% rel. Feuchte: 2,4%. Aufnahmebohrung: Toleranz H7.
Für Wellen mit oben Stehenden Durchmesser geeignet
Qualität in Deutschland hergestellt
Artikelmerkmale/Einbau:
Positionierbuchsen zeichnen sich durch die engen Form- und Lagetoleranzen in Verbindung mit der gehärteten und fein bearbeiteten Oberfläche aus. Dadurch können diese in vielen Anwendungen äußerst universell eingesetzt werden.
Zur Aufnahme der Buchsen werden Bohrungen mit einer Toleranz H7 empfohlen. In Verbindung mit dem auf n6 tolerierten Außendurchmesser der Buchse ergibt sich eine bevorzugt verwendete Übergangspassung.
- Abbildung/Foto ähnlich
